Hvernig nýtur MBB hringvíraframleiðsla góðs af sólar PV borðarvél?

Inni í nútíma sólarselluverksmiðju er verið að draga þunnan koparvír, varla þykkari en mannshár, teikna, glæða og húða með nákvæmu lagi af lóðmálmi. Þetta er MBB (Multi-Busbar) kringlótt vír, mikilvæga samtengingin sem mun flytja straum frá þúsundum einstakra ljósafrumna að brún sólarplötunnar. Framleiðsla þessa vírs er undur nákvæmni verkfræði, þar sem vikmörk eru mæld í míkronum og samkvæmni er ekki samningsatriði. Sérhvert frávik í þvermál, lagþykkt eða vélrænni eiginleikar geta dregið úr skilvirkni allrar sólarplötunnar. Þetta er krefjandi heimur samtengingarframleiðslu á ljósvökva, og það er hér sem sólar PV borðarvélin sannar grundvallargildi sitt.

TheSól PV borði véler sérhæfður framleiðslubúnaður sem samþættir marga ferla í eina, samfellda línu. Það dregur vírinn, stjórnar togstyrk hans með glæðingu og setur samræmda lóðmálmur á. Innleiðing sólar PV borðarvélar í MBB hringvíraframleiðslulínu er ekki bara stigvaxandi framför; það er umbreyting. Nákvæmnisstýringar vélarinnar draga úr breytileika í þvermáli, háþróað glæðingarkerfi hennar tryggir stöðuga vélræna eiginleika og húðunartækni hennar skilar samræmdri lóðaþykkt yfir alla lengd vírsins. Þessar endurbætur skila sér beint í hágæða MBB hringvír, sem aftur leiðir til skilvirkari sólarrafhlöður og lægri framleiðslukostnaði. Þessi grein mun kanna ákveðnar leiðir sem sólar PV borðarvél gagnast MBB hringvíraframleiðslu, skoða verkfræðilegar meginreglur, vinnslunýjungar og raunverulegar niðurstöður sem gera hana að ómissandi tæki fyrir sólariðnaðinn.

Efnisyfirlit

• 1. Hvað er MBB kringlótt vír og hvers vegna skiptir það máli í sólarplötum?
• 2. Hvað er sólar PV borðarvél og hvernig virkar hún?
• 3. Hvernig bætir nákvæmnisteikningarstýring samkvæmni vírþvermáls?
• 4. Hvernig tryggir glæðingarferlið samræmda vélræna eiginleika?
• 5. Hvernig dregur einsleitni húðunar úr göllum og bætir frumutengingu?
• 6. Hverjir eru raunverulegir framleiðsluávinningur þess að nota sólar PV borðarvél?
• 7. Algengar spurningar (algengar spurningar)
• 8. Niðurstaða

1. Hvað er MBB kringlótt vír og hvers vegna skiptir það máli í sólarplötum?

Til að skilja ávinninginn af Solar PV Ribbon Machine verðum við fyrst að skilja vöruna sem hún framleiðir: MBB kringlótt vír. MBB, eða Multi-Busbar, vísar til frumuarkitektúrs þar sem margir þunnir vírar eru notaðir til að safna straumi frá sólarsellinum, öfugt við hefðbundna hönnun að nota 3 eða 4 þykkari, flatar tætlur. Þessi arkitektúr er veruleg framfarir í sólarsellutækni. Með því að fjölga straumstöngum styttist straumsöfnunarleiðin, dregur úr röð mótstöðu og bætir heildar skilvirkni frumunnar. Vírarnir sjálfir verða að vera mjög fínir - venjulega á milli 0,25 mm og 0,4 mm í þvermál - og eru húðaðir með lóðmálmblöndu til að auðvelda tengingu við frumuna.

Umskiptin yfir í MBB hringvír hafa verið knúin áfram af stanslausri leit að meiri skilvirkni sólarsellu. Minnkuð skygging frá þynnri, kringlóttu vírunum eykur ljóssöfnunarsvæði frumunnar. Styttri straumleiðin dregur úr viðnámstapi og fínni tónhæðin gerir ráð fyrir nákvæmari stjórn á rafútgangi frumunnar. Þessir kostir auka sameiginlega skilvirkni sólarplötunnar um 1-2%, sem er verulegur ávinningur á samkeppnismarkaði fyrir sólarorku. Hins vegar er framleiðsla á MBB hringvír verulega krefjandi en hefðbundin borði. Minni þvermál og þörfin fyrir ofurnákvæmt þvermál og lagþykkt krefjast nýs framleiðslugetu.

Gæði MBB kringlótt vír hefur bein áhrif á frammistöðu og áreiðanleika sólarplötunnar. Vír með ósamræmi í þvermál mun hafa breytilegt viðnám, sem leiðir til heitra punkta og orkutaps. Vír með ójafnri lóðmálmhúðun mun skapa veikburða lóðmálmur, sem dregur úr vélrænni styrk og áreiðanleika spjaldsins. Vír með rangan togstyrk getur brotnað við meðhöndlun. Þetta er ástæðan fyrir því að framleiðsla á MBB kringlóttum vír er háþróað ferli sem krefst fullkomnustu búnaðar. KlJiangsu Goodroller Machinery Co., Ltd., við höfum þróað sólar PV borðarvél sem uppfyllir þessar krefjandi kröfur og tryggir að hver metri af MBB kringlótt vír sem framleiddur er sé í hæsta gæðaflokki.

2. Hvað er sólar PV borðarvél og hvernig virkar hún?

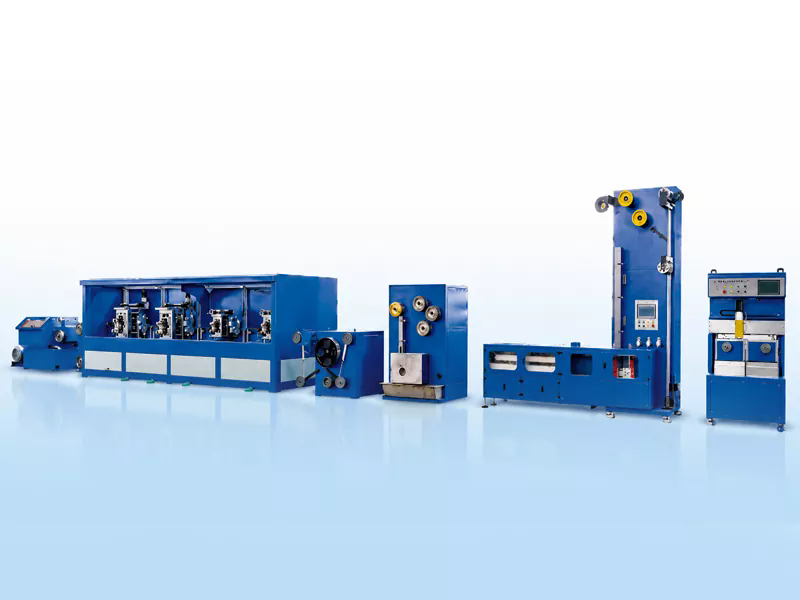

Sól PV borðarvél er sérhæfð framleiðslulína sem er hönnuð til að framleiða hánákvæmni samtengivíra sem notaðir eru í sólarplötur, þar á meðal MBB kringlótt vír. Það er ekki einföld vírteiknivél; þetta er háþróað kerfi sem samþættir nokkra mikilvæga ferla í eina, samfellda framleiðslulínu. Vélin samanstendur venjulega af fjórum meginþrepum: útborgun, teikningu, glæðingu og húðun. Ferlið byrjar með spólu af koparvír, sem er færð í gegnum röð af teikningum, sem hver um sig minnkar þvermál að endanlegri forskrift. Teikningarferlinu er stjórnað af nákvæmu spennustýringarkerfi sem heldur stöðugum togkrafti og tryggir að vírinn sé ekki teygður eða brotinn.

Eftir teiknistigið fer vírinn inn í glæðingarhlutann. Glæðing er hitameðhöndlunarferli sem léttir á innri álagi sem stafar af teikningarferlinu, endurheimtir sveigjanleika vírsins og stjórnar vélrænum eiginleikum hans, svo sem togstyrk og lengingu. Gleðingarhlutinn samanstendur venjulega af fjölsvæða ofni með nákvæmri hitastýringu, sem gerir kleift að stilla breytur glæðingar til að ná tilætluðum eiginleikum vírsins. Vírinn fer síðan í gegnum kælihluta áður en hann fer í húðunarstigið. Húðin er mikilvægt skref, þar sem það ber samræmdu lag af lóðmálmblöndu á vírinn. Húðunarferlið er venjulega framkvæmt með því að nota heitdýfa aðferð, þar sem vírinn fer í gegnum bað af bráðnu lóðmálmi. Hitastig baðsins og hraða vírsins er nákvæmlega stjórnað til að tryggja samræmda lagþykkt.

Einn af lykileiginleikum nútíma sólar PV borðarvélar er samþætting hennar á snjöllum stjórnkerfum. Öll framleiðslulínan er vöktuð og stjórnað af PLC (Programmable Logic Controller) sem samhæfir hraða, spennu, hitastig og lagþykkt. Þetta tryggir að framleiðslubreytum sé haldið innan þeirra ströngu vikmarka sem krafist er fyrir hágæða MBB hringvír. Verksmiðjan okkar hjá GRM Rolling Mill hefur hannað sólar PV borðarvélina okkar með áherslu á nákvæmni, áreiðanleika og auðvelda notkun. Við skiljum að viðskiptavinir okkar þurfa vél sem getur framleitt hágæða vír stöðugt og vélin okkar er smíðuð til að skila þeim árangri.

3. Hvernig bætir nákvæmnisteikningarstýring samkvæmni vírþvermáls?

Mikilvægasta færibreytan í MBB hringvíraframleiðslu er þvermál vírsins. Jafnvel afbrigði af nokkrum míkronum getur haft áhrif á rafmagns- og vélræna eiginleika vírsins, sem leiðir til rafmagnstaps eða brots. Sól PV borðarvélin nær óvenjulegri þvermálssamkvæmni með blöndu af nákvæmni teikningum og háþróaðri spennustýringu. Teiknimatarnir eru framleiddir úr mjög hörðum efnum, eins og demant eða wolframkarbíði, og eru framleiddir með ofurnákvæmum málum. Þegar vírinn fer í gegnum hverja deyja minnkar þvermál hans um ákveðið magn. Teningunum er raðað í röð, þar sem hver teningur minnkar þvermálið aðeins meira. Vírinn er einnig smurður á meðan á teikniferlinu stendur til að draga úr núningi og sliti á mótunum.

Spennustjórnunarkerfið er annar lykilþátturinn í þvermálsstýringu. Ef spennan á vírnum er of mikil mun vírinn teygjast og verða þynnri. Ef spennan er of lág verður vírinn ekki dreginn rétt, sem leiðir til þvermálsbreytinga. Sól PV borðarvélin notar spennustýrikerfi með lokuðu lykkju sem fylgist stöðugt með vírspennunni og stillir hraða dráttarvélanna til að viðhalda stöðugri spennu. Þetta tryggir að vírinn sé dreginn á jöfnum hraða, sem leiðir til einsleitrar þvermáls. Spennunni er einnig stjórnað meðan á glæðingarferlinu stendur, þar sem vírinn er dreginn í gegnum ofninn. Þetta kemur í veg fyrir að vírinn lækki eða brotni vegna hitauppstreymis eða samdráttar.

Sólar PV borðarvél getur venjulega náð +/- 2 míkron þvermáli, sem er verulega betra en +/- 10 míkron sem er dæmigert fyrir hefðbundnar vírteikningarvélar. Þessi bætta samkvæmni er mikilvæg fyrir MBB hringvír. Vír með stöðugt þvermál veitir stöðuga viðnám, sem tryggir að sólarsellan virki á besta skilvirkni. Það gerir einnig ráð fyrir áreiðanlegri tengingu við sólarsellu, þar sem lóðmálmur er einsleitari. Þetta skilar sér í áreiðanlegri og skilvirkari sólarplötu. Verksmiðjan okkar hefur þróað sérstakt spennueftirlitskerfi sem er fær um að ná þessum þröngu vikmörkum, sem veitir viðskiptavinum okkar hágæða MBB hringvír sem þarf fyrir næstu kynslóð sólarsellur.

4. Hvernig tryggir glæðingarferlið samræmda vélræna eiginleika?

Þó þvermálið sé mikilvægt, eru vélrænir eiginleikar MBB hringvírsins - togstyrkur hans, sveigjanleiki og lenging - jafn mikilvægir. Þessir eiginleikar ákvarða hvernig vírinn mun standa sig við meðhöndlun, lóðun og endingartíma sólarplötunnar. Ef vírinn er of stífur verður erfitt að meðhöndla hann og getur brotnað meðan á lóðaferlinu stendur. Ef vírinn er of mjúkur getur hann sigið eða skemmst auðveldlega. Glæðunarferlið ber ábyrgð á að stjórna þessum eiginleikum. Við teikningu harðnar koparvírinn, verður harðari og stökkari. Glæðunarferlið hitar vírinn upp í ákveðið hitastig, kælir hann síðan hægt, sem endurkristallar málmkornin, léttir á innra álagi og endurheimtir sveigjanleika vírsins.

Í sólar PV borðarvél er glæðingarhlutinn nákvæmlega stýrður fjölsvæða ofn. Vírinn fer í gegnum nokkur svæði, hvert við mismunandi hitastig, til að ná æskilegu glæðingarsniði. Hitastig og hraði vírsins í gegnum ofninn ákvarða endanlega vélrænni eiginleika. Ofninn er venjulega búinn verndandi andrúmslofti, svo sem köfnunarefni eða vetni, til að koma í veg fyrir oxun vírsins meðan á háhitaferlinu stendur. Kælihlutinn á eftir ofninum er einnig hannaður til að ná ákveðnum kælihraða, sem hefur frekari áhrif á kornbyggingu og vélræna eiginleika.

Við skulum skoða ákveðið dæmi: togstyrkur MBB hringvírs er venjulega á milli 25 og 35 kg/mm². Ef vírinn er glóðaður í togstyrk upp á 28 kg/mm² mun vírinn hafa góða sveigjanleika og auðvelt að meðhöndla hann. Ef vírinn er undirglöddur gæti togstyrkurinn verið 40 kg/mm², sem gerir vírinn brothættan. Ef vírinn er ofgljáður gæti togstyrkurinn farið niður í 20 kg/mm², sem gerir vírinn of mjúkan. Nákvæm hitastýring sólar PV borðarvélarinnar tryggir að glæðingarferlið sé endurtekið og stöðugt, sem gerir framleiðandanum kleift að framleiða vír með nákvæmlega þeim vélrænu eiginleikum sem krafist er. Hjá Jiangsu Goodroller Machinery Co., Ltd., höfum við mikla reynslu í að hanna glæðingarhluta sólar PV borðarvélarinnar, sem tryggir að viðskiptavinir okkar geti framleitt MBB kringlótt vír með nauðsynlegum eiginleikum.

5. Hvernig dregur einsleitni húðunar úr göllum og bætir frumutengingu?

Síðasta mikilvæga skrefið í MBB hringvíraframleiðslu er beiting lóðmálmahúðarinnar. Húðin þjónar tveimur tilgangi: hún verndar koparvírinn gegn tæringu og auðveldar tengingu við sólarsellu. Húðina verður að bera á jafnt og rétta þykkt. Ef húðin er of þunn getur verið að hún veiti ekki fullnægjandi vörn eða myndar góða lóðmálmur. Ef húðunin er of þykk getur það dregið úr leiðni vírsins og aukið framleiðslukostnað. Sól PV borðarvélin notar heita húðunarferli, þar sem vírinn fer í gegnum bað af bráðnu lóðmálmi. Lóðmálmur er venjulega tin-blý eða tin-blý-silfur málmblöndur, þó blýlaus málmblöndur séu einnig notaðar. Hitastig baðsins og hraða vírsins er nákvæmlega stjórnað til að ná æskilegri lagþykkt.

Einsleitni lagsins er náð með nokkrum aðferðum. Vírinn er forhreinsaður og oft flæddur áður en hann fer í lóðabaðið til að tryggja góða bleytu. Baðhitastiginu er stjórnað innan við +/- 2°C til að viðhalda stöðugri seigju og yfirborðsspennu. Vírinn er dreginn úr baðinu í stýrðu horni, sem hjálpar til við að fjarlægja umfram lóðmálmur. Húðaður vírinn fer síðan í gegnum þurrkukerfi, svo sem sett af lofthnífum eða keramikþurrku, til að fjarlægja umfram lóðmálmur og tryggja einsleita húð. Síðasti húðaður vírinn er síðan kældur og spólaður á upptökuspólu.

Eftirfarandi tafla tekur saman helstu ferlibreytur fyrir húðunarhluta sólar PV borðarvélar.

Samræmda húðunin sem Solar PV Ribbon Machine býður upp á er nauðsynleg fyrir áreiðanleika sólarplötunnar. Samræmd húðun tryggir að lóðmálmur milli vírsins og sólarselunnar sé sterkur og einsleitur, sem veitir góða rafsnertingu og vélrænan styrk. Þetta dregur úr hættu á bilun í sólarplötunni. Hjá Jiangsu Goodroller Machinery Co., Ltd., höfum við fínstillt húðunarhluta sólar PV borðavélarinnar okkar til að skila hágæða húðun, sem tryggir að MBB kringlótt vír viðskiptavina okkar uppfylli ströngustu kröfur.

6. Hverjir eru raunverulegir framleiðsluávinningur þess að nota sólar PV borðarvél?

Samþykkt sólar PV borðarvél fyrir MBB hringvíraframleiðslu skilar margvíslegum áþreifanlegum framleiðsluávinningi. Hægt er að mæla þennan ávinning út frá aukinni uppskeru, bættum vörugæðum og minni framleiðslukostnaði. Við skulum skoða sérstakar leiðir sem sólar PV borðarvél bætir framleiðsluferlið. Einn mikilvægasti kosturinn er lækkun á ruslhlutfalli. Nákvæmni sólar PV borðarvélarinnar, sérstaklega stjórnkerfi hennar með lokuðum lykkjum, lágmarkar þvermálsbreytingar, glæðingarósamræmi og húðunargalla. Þetta leiðir til þess að hærra hlutfall vírsins uppfyllir forskriftirnar, sem dregur úr magni vírsins sem þarf að skafa.

Annar ávinningur er aukinn framleiðsluhraði. Nútíma sólar PV borðarvél getur starfað á 10-30 metrum á mínútu, sem er verulega hraðari en eldri vélar. Háhraðaaðgerðin, ásamt áreiðanleika vélarinnar, eykur heildarafköst framleiðslulínunnar. Þetta gerir framleiðendum kleift að mæta vaxandi eftirspurn eftir MBB hringvír án þess að þurfa að fjárfesta í viðbótar framleiðslulínum. Sól PV borðarvélin býður einnig upp á bætta ferlistýringu, sem gerir framleiðendum kleift að framleiða vír með samkvæmum eiginleikum, óháð breytileika í hráefnum eða rekstrarskilyrðum. Þetta dregur úr þörfinni fyrir tíðar ferlistillingar og gæðaeftirlit, sem bætir skilvirkni enn frekar.

Raunverulegir kostir þess að nota Solar PV Ribbon Machine eru sýndir í eftirfarandi töflu, sem ber saman frammistöðu hefðbundinnar framleiðslulínu við línu sem er búin sólar PV Ribbon Machine.

Þessar tölur sýna fram á að sólar PV borðarvélin er ekki bara stigvaxandi framför; það er skrefbreyting í MBB hringvíraframleiðslu. Sambland af bættri nákvæmni, meiri hraða og lægri brotahraða leiðir til verulegrar framleiðsluaukningar og lækkunar á framleiðslukostnaði. Fyrir framleiðendur MBB kringlóttra víra er fjárfesting í sólar PV borðarvél stefnumótandi skref sem getur aukið samkeppnishæfni þeirra og arðsemi. Verksmiðjan okkar hjá GRM Rolling Mill hefur skuldbundið sig til að veita viðskiptavinum okkar hágæða sólar PV borðarvélar og hjálpa þeim að ná þessum raunverulegu framleiðsluávinningi.

7. Algengar spurningar (algengar spurningar)

Spurning 1: Hvaða vírþvermál getur sólar PV borðarvél framleitt?

Svar: Dæmigerð sólar PV borðarvél getur framleitt MBB kringlótt vír í ýmsum þvermálum, venjulega frá 0,20 mm til 0,50 mm. Sérstakt þvermálssvið fer eftir uppsetningu vélarinnar og deyjunum sem notuð eru. Verksmiðjan okkar hjá Jiangsu Goodroller Machinery Co., Ltd. býður upp á vélar sem hægt er að aðlaga til að framleiða ákveðna þvermál, og við getum einnig útvegað verkfæri fyrir fjölbreytt úrval af stærðum. Algengustu þvermál MBB hringvíra eru 0,25 mm, 0,30 mm og 0,35 mm, en hægt er að aðlaga vélina fyrir aðrar stærðir eftir þörfum.

Spurning 2: Hvaða tegundir af lóðmálmhúðun getur Sól PV borðarvélin beitt?

Svar: Sól PV borðavélin getur borið á margs konar lóðmálmhúð, þar á meðal staðlaða tin-blý (SnPb) málmblöndur, blýfríar málmblöndur (eins og SnAgCu, SnBi og SnAg), og sérsniðnar málmblöndur. Húðunargerðin er ákvörðuð af samsetningu lóðabaðsins. Vélin er hönnuð til að starfa með mismunandi lóðmálmblöndur með því að stilla baðhitastigið og vírhraðann. Verksmiðjan okkar getur veitt leiðbeiningar um bestu húðunarblönduna fyrir sérstaka notkun þína og getur útvegað nauðsynlegan búnað.

Spurning 3: Hvernig meðhöndlar Solar PV Ribbon Machine mismunandi vírefni?

Svar: Sól PV borðarvélin er fyrst og fremst hönnuð fyrir koparvír, sem er staðlað efni fyrir samtengingarvíra fyrir ljósavirki. Hins vegar getur vélin einnig meðhöndlað önnur efni, eins og silfurhúðaðan kopar eða ál, með viðeigandi aðlögun á ferlibreytum. Teikningar- og glæðingarferlið gæti þurft að breyta fyrir mismunandi efni og húðunarferlið verður að aðlaga að tilteknu lóðmálmblöndunni. Verksmiðjan okkar getur sérsniðið vélina til að takast á við sérstakar vírefni þitt og húðunarkröfur.

Spurning 4: Hver er viðhaldsþörfin fyrir sólar PV borðarvél?

Svar: Sól PV borðarvélin er hönnuð fyrir áreiðanlega notkun með lágmarks viðhaldi. Venjulegt viðhald felur í sér að þrífa teiknimyndirnar, athuga spennustýrikerfið og fylgjast með ástandi belta og legra. Gleðiofninn krefst einnig reglubundinnar skoðunar og kvörðunar á hitaskynjara. Lóðmálmbaðið krefst reglulegrar hreinsunar og endurnýjunar á lóðmálmblöndunni. Verksmiðjan okkar veitir yfirgripsmikla viðhaldshandbók og býður upp á tæknilega aðstoð til að hjálpa viðskiptavinum að halda vélum sínum í gangi í hámarki.

Spurning 5: Hver er dæmigerður líftími sólar PV borðarvélar?

Svar: Hágæða sólar PV borðarvél getur haft endingartíma 10-15 ár eða meira, allt eftir viðhaldsstigi og rekstrarskilyrðum. Lykilhlutarnir sem gætu þurft að skipta um með tímanum eru teiknimyndirnar, hitunareiningarnar fyrir glóðarofninn og lóðabaðsíhlutina. Verksmiðjan okkar hjá Jiangsu Goodroller Machinery Co., Ltd. veitir alhliða varahluti og tæknilega aðstoð til að tryggja að vélar okkar haldi áfram að starfa áreiðanlega allan endingartímann.

8. Niðurstaða

Sól PV borðarvélin er ómissandi tæki til framleiðslu á hágæða MBB hringvír. Nákvæmni teikning þess, stýrð glæðing og samræmd húðunargeta gerir framleiðendum kleift að framleiða vír með einstakri samkvæmni, sem leiðir til minni rusl, aukins framleiðsluhraða og betri lokaafurðar. Með því að fjárfesta í Solar PV Ribbon Machine geta framleiðendur mætt vaxandi eftirspurn eftir afkastamiklum sólarplötum á sama tíma og þeir draga úr framleiðslukostnaði og bæta umhverfisfótspor þeirra. Kostir sólar PV borðarvélarinnar ná út fyrir framleiðslulínuna; þær stuðla að þróun skilvirkari og áreiðanlegri sólarrafhlöðum, sem flýta fyrir umskiptum yfir í sjálfbæra orkuframtíð.

Hjá Jiangsu Goodroller Machinery Co., Ltd., erum við staðráðin í að efla tækni við framleiðslu sólartengingavíra. Sólar PV borðarvélar okkar eru hannaðar með nákvæmni, áreiðanleika og auðvelda notkun í huga, sem tryggir að viðskiptavinir okkar geti framleitt hágæða MBB hringvír. Við bjóðum þér að hafa samband við okkur til að fá frekari upplýsingar um vélarnar okkar og hvernig þær geta gagnast framleiðslustarfsemi þinni.

Hafðu samband við Jiangsu Goodroller Machinery Co., Ltd. í dagtil að uppgötva hvernig sólar PV borðarvélin okkar getur umbreytt MBB hringvíraframleiðslunni þinni.
