Framleiðslulína fyrir PV rúllustangir

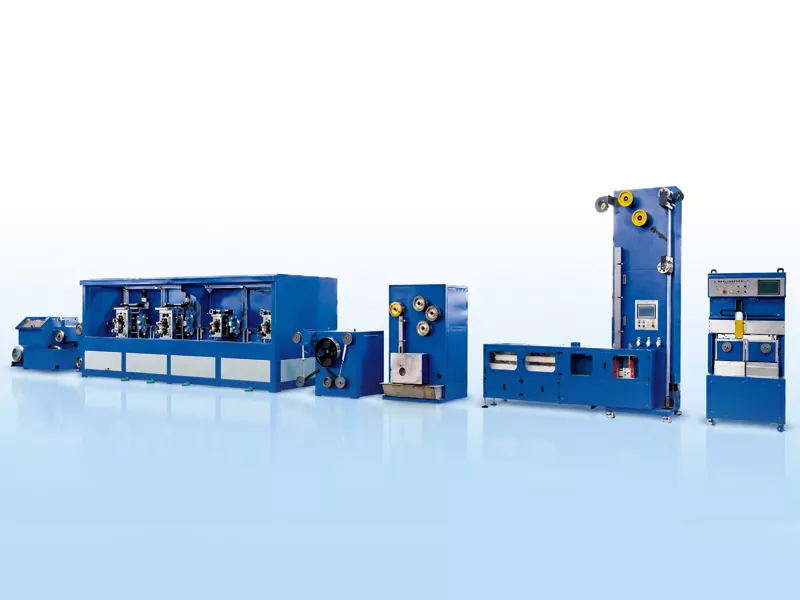

Framleiðslulína GRM PV rúllustangaborða er hönnuð til að vinna stöðugt úr TU1 súrefnislausum koparvír í tinihúðaða flata leiðandi borði með mikilli nákvæmni. Línan er hentugur fyrir PV samtengingarborða, strætisvagnaborða og endurskinsstraumaborðaframleiðslu.
Heildarlínan samþættir vírteikningu, nákvæmnisvalsingu, samfellda glæðingu, flæðimeðferð, heitdýfa tinhúðun og sjálfvirka upptöku. Það hjálpar framleiðendum PV borðar að stjórna nákvæmni breiddar og þykktar, gæði tinhúðunarinnar, ræma beint og vinda samræmi.
Framleiðslulína GRM straumborða er um það bil 26 m að lengd og 3 m á breidd, með heildarþyngd línunnar um 14 tonn. Hönnunarhraði getur náð allt að 150 m/mín., allt eftir koparvírstærð, fullunnum borði, tunnunarhraða og upptökuaðferð. Við dæmigerðar framleiðsluaðstæður getur mánaðarleg framleiðsla orðið um það bil 60-80 tonn.

Sendu fyrirspurn

Vörulýsing

Frá koparvír yfir í fullbúið rúlluborð

Framleiðslulínan fyrir PV rúlluborða notar aðallega koparvír sem hráefni. Vírinn er fyrst dreginn í það þvermál sem þarf til að rúlla, og síðan myndaður í flatt borð með fjölstands nákvæmnisrúllu. Eftir veltingu fer koparræman í gegnum samfellda glæðingu til að stilla vélrænni eiginleika þess, fylgt eftir með flæðimeðferð og heitdýfa tinhúðun. Að lokum er fullunna borðið spólað með sjálfvirka upptökukerfinu á spólur eða pönnukökuspólur.

Teiknivél

Koparvírinn er dreginn í gegnum steypur í þvermál 2,6-3,0 mm, tilbúinn til að rúlla.

4 Rúllustandur

Hringlaga koparvírinn er rúllaður í flatt borð, með stýrðri breidd og þykktarnákvæmni.

Hreinsun

Skammhlaupsglæðing er notuð með óvirku gasvörn og vatnskælingu í hringrás til að bæta vélræna eiginleika koparborðsins.

Tini húðun

Notuð er heitdýfð tinhúðun. Lofthnífar stjórna þykkt tinilagsins og kæliviftur hjálpa til við að koma á stöðugleika yfirborðsgæða. Einhliða tinhúðun þykkt: 0,01-0,025 mm.

Sjálfvirkur Coil Chang

Valfrjálsar aðgerðir fela í sér servóstreymi, sjálfvirkt spólaskipti, sjálfvirka klippingu og sjálfvirka teipingu.

Nákvæm upptaka

Snúningsvinda: allt að 30 kg.

Pönnukökuspóla: valfrjálst 1-2 kg.

R&D og einkaleyfi

Frá árinu 2015 hefur GRM haldið áfram að þróa framleiðslubúnað fyrir PV samtengingarborða og rúlluborða. Fyrirtækið hefur fengið mörg tæknileg einkaleyfi sem tengjast nákvæmnisvalsingu, samþættingu framleiðslulína og framleiðsluferlum á PV borði.

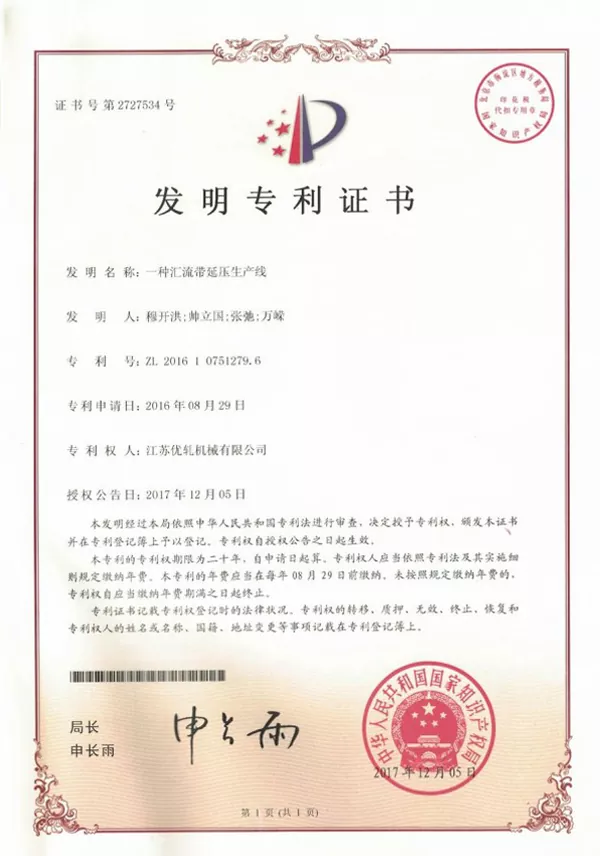

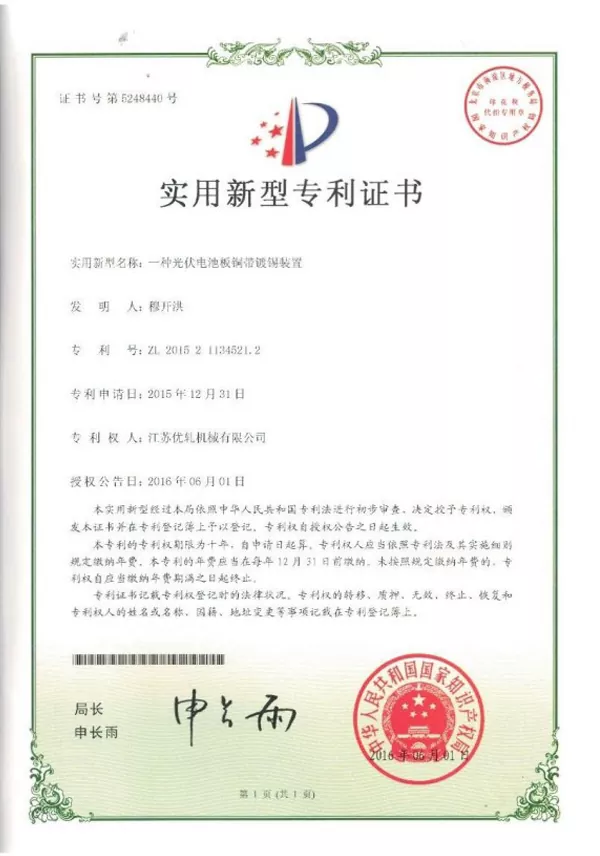

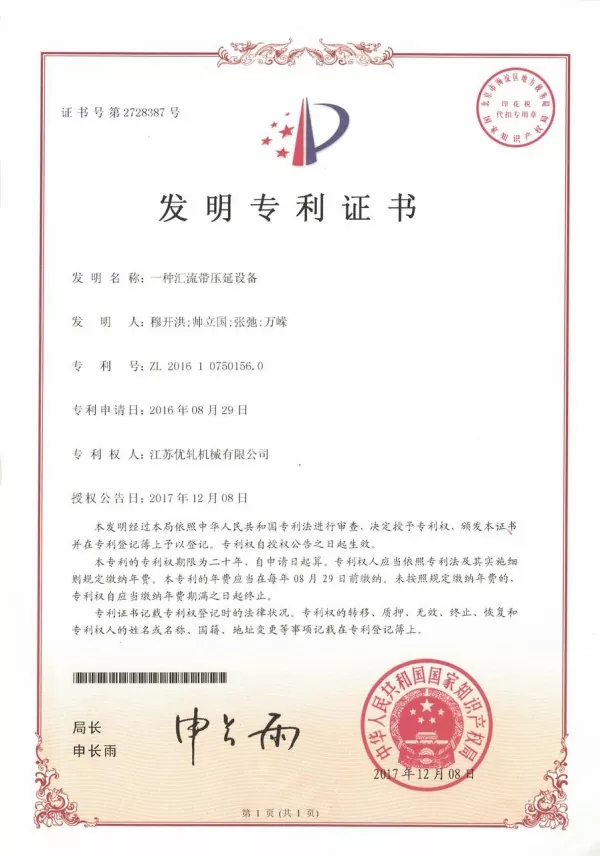

GRM einkaleyfistækni fyrir framleiðslubúnað fyrir PV borðar

Helstu eiginleikar

Stöðug framleiðsla frá koparvírinntaki til fullunnar tinihúðaðrar rúlluborðsúttaks.
Bætt víddarsamkvæmni, einsleitni húðunar og vinda gæði.
Spennusamhæfing og sjálfvirk upptaka hjálpa til við að draga úr framleiðslutruflunum og handvirkum inngripum.
Styður bæði venjulegt strætisvagnaborða og endurskinsstangarborðaframleiðslu fyrir mismunandi efniskröfur fyrir PV mát.
Veitir framleiðendum PV borðar samþætta framleiðslulausn sem einbeitir sér að ferlistýringu, samræmi vöru og skilvirkni framleiðslu.

Algengar spurningar

1.Hvert er stærðarsvið fullunnar vöru?

Frágengin breidd: 3-8 mm.

Fullbúin þykkt: 0,2-0,4 mm.

2.Hver eru þolmörkin og vélrænni eignasviðin?

Breiddarvik: ±0,085 mm.

Þykktarþol: ±0,01 mm.

Togstyrkur: ≥260 MPa.

Uppskeruþol: 90-130 MPa.

3.Hvaða tinhúðun er notuð?

Línan notar heitdýfa tinhúðun, með fullri þekju í kringum borðið, þar með talið báðar hliðarbrúnir.

4.Hvernig eru vörubreidd og þykkt mæld?

Fjórði standurinn í fjögurra standa valsmiðjunni er búinn tveimur leysimælingum, einu fyrir breiddarmælingu og annað fyrir þykktarmælingar. Hægt er að sýna mælingargögnin á HMI.

5.Hvaða efni er hægt að vinna?

Framleiðslulínan fyrir PV-straumborða er aðallega hönnuð fyrir TU1 súrefnislausan koparvír. Hægt er að útvega sérsniðnar stillingar í samræmi við mismunandi koparblendi, vörustærðir og sérstakar kröfur um borði.
