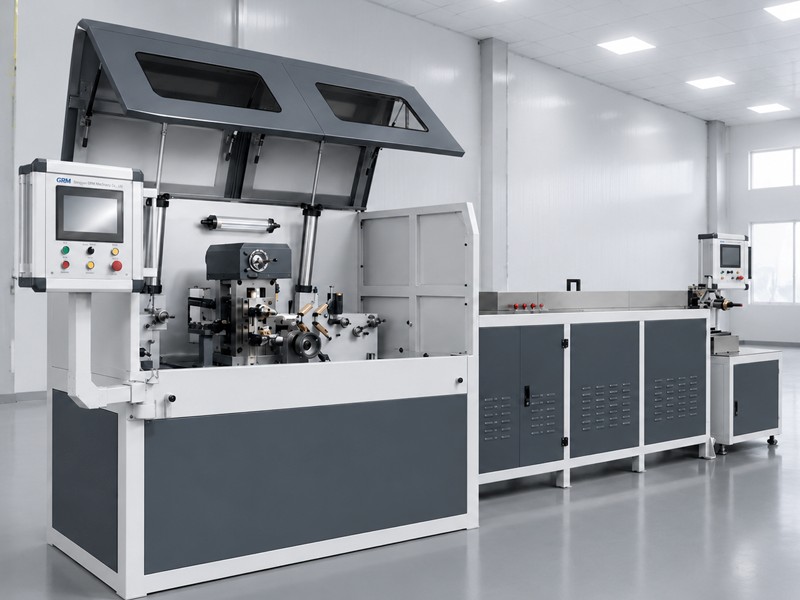

Rétthyrnd Wire Micro Rolling Unit

GRM rétthyrnd vír örrúllueining er hönnuð fyrir nákvæmnisvalsingu á fínum kringlóttum málmvír í rétthyrndan vír með mikilli nákvæmni í gegnum samfellt multi-pass kaldvalsingarferli.
Kerfið er þróað til að framleiða fínan rétthyrndan vír fyrir smækkandi spólur, nákvæmnisvindaleiðara, læknisfræðilega leiðsöguvírahluta, leiðandi þætti í skynjara og aðra örsniðna málmhluta sem krefjast stöðugra mála og hreins yfirborðsástands.
Sem sérhæfður framleiðandi nákvæmnisvalsbúnaðar veitir GRM sérsniðnar örvalslausnir fyrir koparvír, álvír og önnur fín málmefni í samræmi við mismunandi framleiðslukröfur.

Sendu fyrirspurn

Vörulýsing

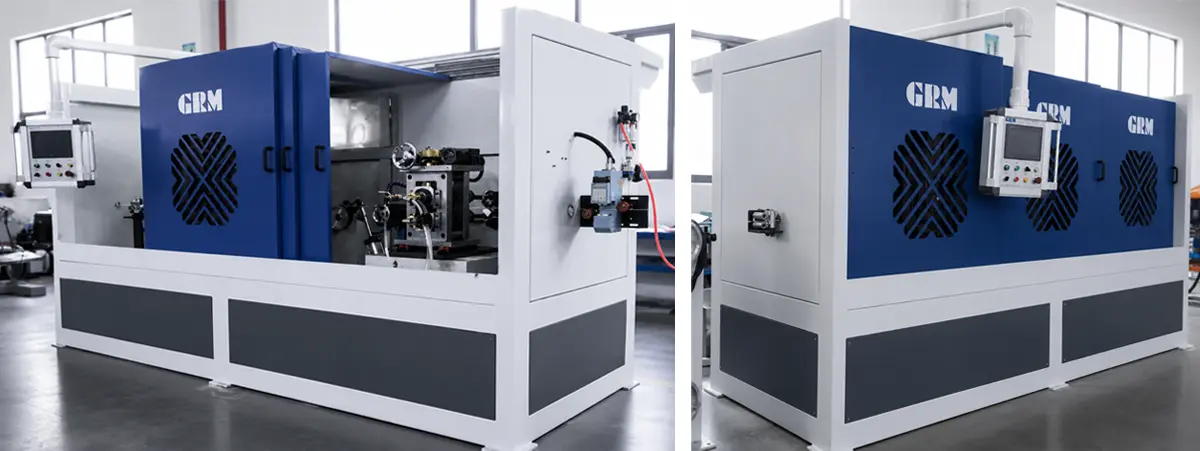

GRM Micro Rolling Unit er hannað fyrir stöðuga umbreytingu á fínum kringlóttum vír ínákvæmni rétthyrnd vírmeð þröngt þykktarsvið og hátt hlutfall breiddar og þykktar.

Framleiðsluferlið samþættir virka útborgun, marghliða veltunaraflögun, spennusamstillingu, innbyggða víddarskoðun, valfrjálst hreinsikerfi og nákvæmni spóluvinda í eina samfellda framleiðsluröð.

Í samanburði við hefðbundna stóra veltibúnað er örvalskerfið sérstaklega þróað fyrir leiðara í litlum stærðum þar sem endurtekningarnákvæmni víddar, minnkunarstöðugleiki og yfirborðsgæði hafa bein áhrif á mótunar-, vinda- og samsetningarferli.

Framleiðslugeta

Búnaðurinn er hentugur til að framleiða ofurfínn ferhyrndan vír og ör flata leiðara með ströngu umburðarlyndiseftirliti fyrir hágæða nákvæmni.

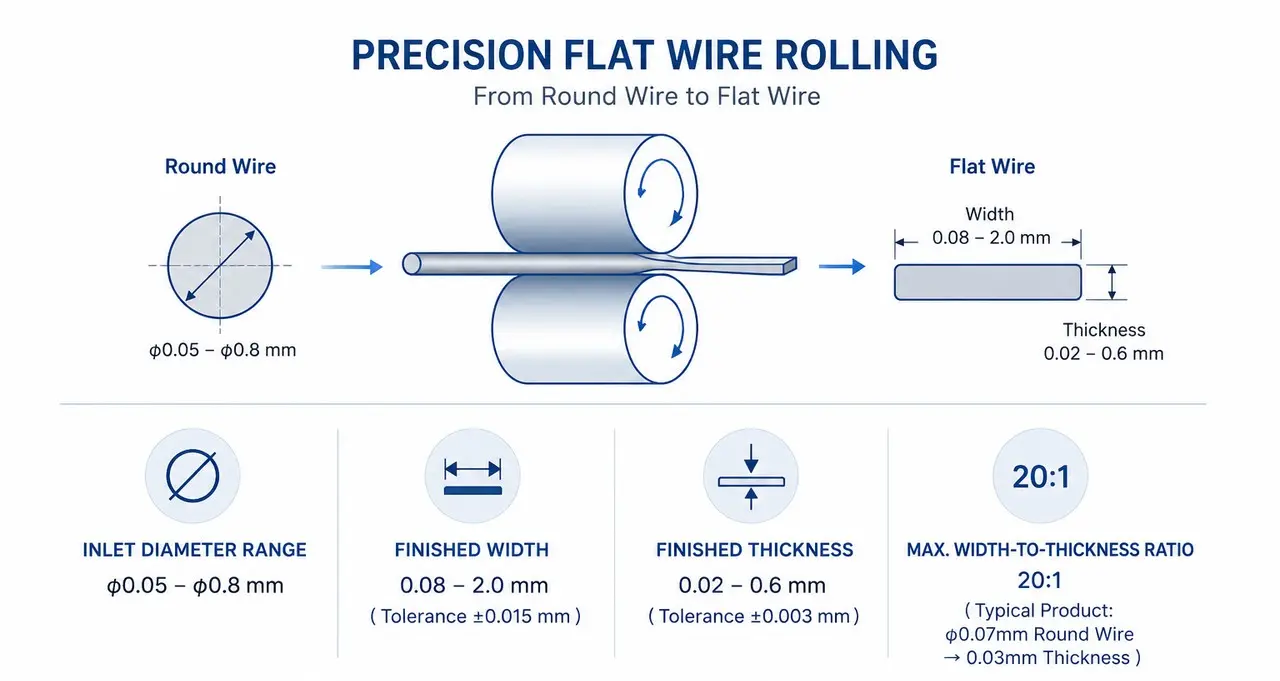

Tæknilegar breytur

Tæknileg atriði	Forskrift / Tiltæk gögn
Þvermál inntaksvírs	0,05-0,8 mm
Fullbúin breidd	0,08-2,0 mm
Fullbúin þykkt	0,02-0,6 mm
Hámarks breidd/þykktarhlutfall	20:1.
Vélræn hönnun hámarkshraði	200 m/mín.
Kæling & smurning	Úðakæling með síunarhringrásarkerfi
Stýrikerfi	HMI rekstrarviðmót með framleiðsluvöktun í rauntíma
Vélarstillingar	Sérsniðin í samræmi við kröfur verkefnisins

Staðlað framleiðsluflæði

Virk útborgun

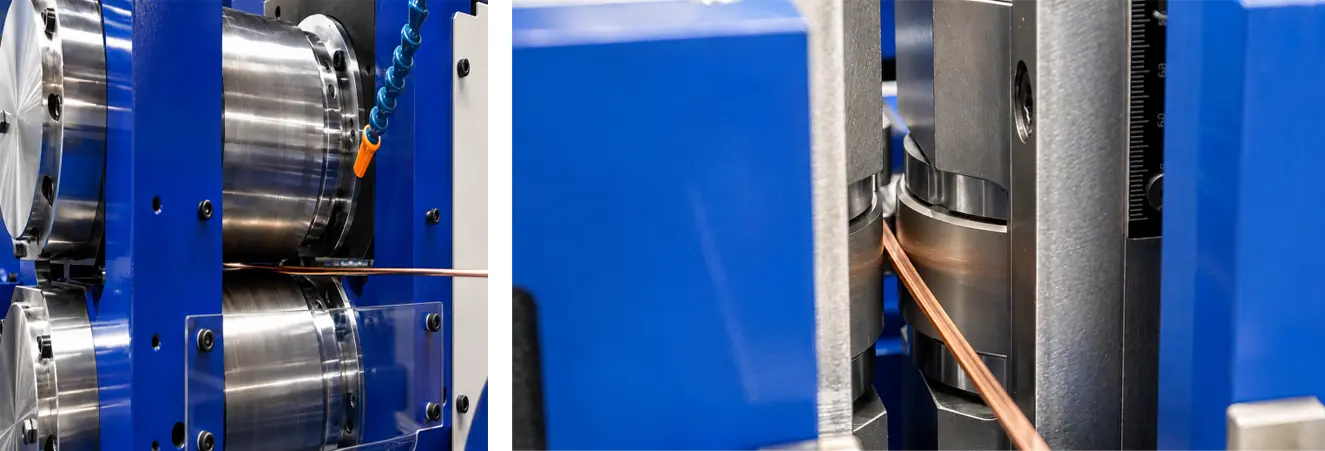

GRM160 valsmylla
Dansari eftir valsmiðju
Innbyggð skoðun
GRM90 valsmylla
Innbyggð þrif + þurrkun (valfrjálst)
Spooler

Greindur stjórnkerfi

Miðstýrt HMI stýrikerfi fyrir fullkomna línustýringu
Rauntíma eftirlit með veltihraða, spennu og framleiðslustöðu
Fljótur aðlögunaraðgangur fyrir leiðréttingu á færibreytum
Sjónræn sýning á heildarferli framleiðsluferlisins

Umsóknir

Rétthyrnd vír örrúllueiningin er mikið notuð í atvinnugreinum sem krefjast hárnákvæmni, fíngerðra ferhyrndra leiðara.

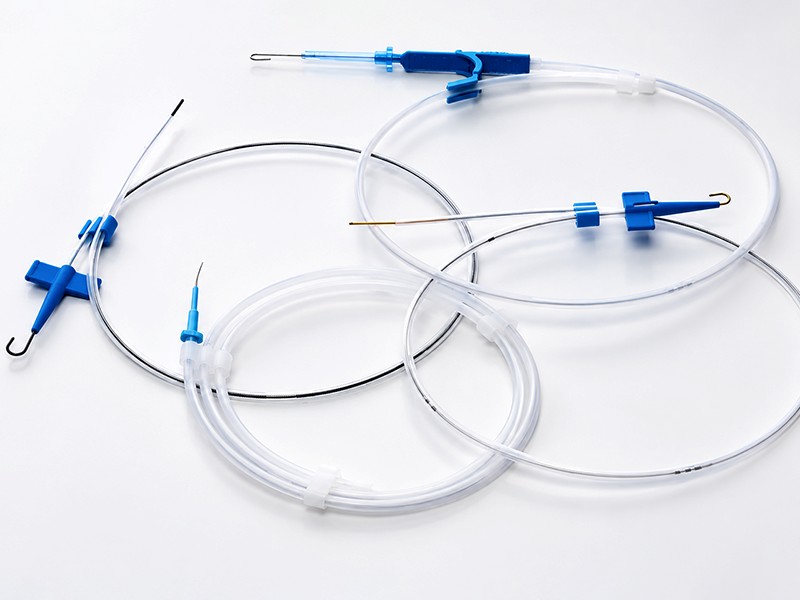

Læknisleiðsöguvír flatvír

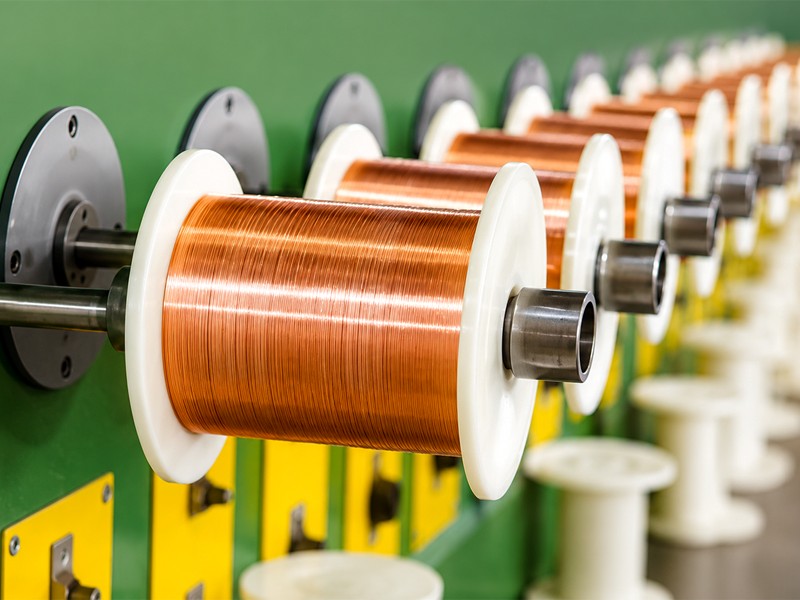

Smá spenni vafningsleiðarar

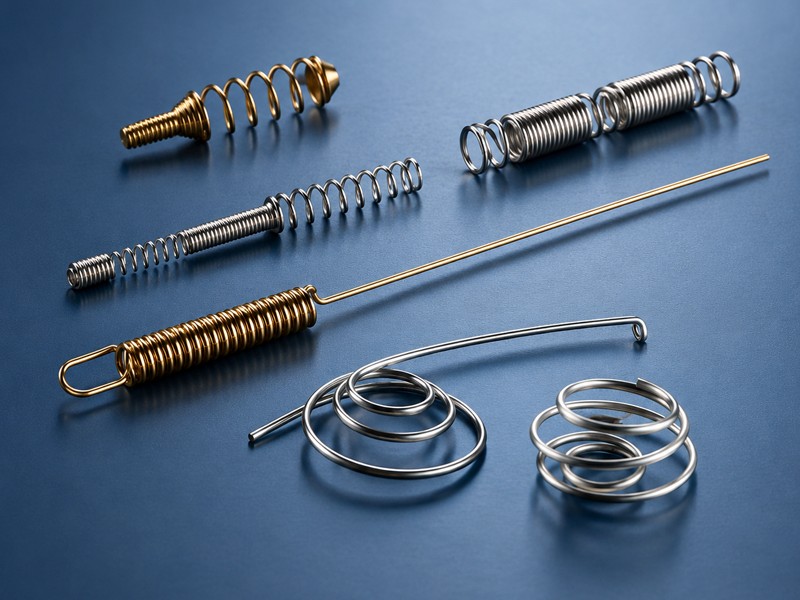

Nákvæm leiðandi gormaíhlutir

Leiðandi þættir skynjara

Hágæða álleiðaraframleiðsla

Algengar spurningar fyrir innkaupa- og verkfræðiteymi

Spurning	Svaraðu
Hvaða efni getur vélin unnið?	Í heimildinni sem fylgir er sérstaklega minnst á kopar hringlaga vír. Önnur efni ættu að vera endurskoðuð eftir einkunn, hörku og minnkunaráætlun.
Er hægt að aðlaga línuna?	Já. GRM getur sérsniðið línuskipulag, skoðunarstaði, upptökuforskrift og hjálparkerfi eftir að hafa fengið markvöruúrvalið.
Hvaða upplýsingar eru nauðsynlegar fyrir tilvitnun?	Efni, þvermál inntaksvírs, fullbúin breidd/þykkt, umburðarlyndi, framleiðsluhraði, gerð spóla, tiltækt gólfpláss og nauðsynlegir staðlar.
Innifalið í línunni er hreinsun?	Já, ferlið sem lýst er felur í sér innbyggða hreinsun, þurrkun og úða-vökvasíun.
Getur GRM veitt turnkey lausn?	Já. GRM getur veitt sérsniðna framleiðslulínu, tæknilega tillögu, afhendingu, uppsetningarleiðbeiningar, gangsetningu og þjálfunarstuðning.
Hvaða færibreytur þarfnast enn staðfestingar?	Veltikraftur, uppsett afl, línustærðir, þyngd búnaðar, lokaútgáfa staðla, afhendingartími og móttökuaðferð.
