4 High Narrow Strip Rolling Mills afturkræf

GRM-S 4 háþrönga ræmur veltivélarnar afturkræfar frá GRM Rolling Mill verksmiðjunni eru hannaðar fyrirnákvæmnisrúllun á mjóum ræmum undir 140 mm breidd. Útbúin með afturkræfu rúllubyggingu, PLC, snertiskjá og servóstýringarkerfi, gerir myllan kleift að rúlla slitstrimlaefnum í gegnum margrásir með framúrskarandi þykktarnákvæmni, flatneskju og brúngæðum. Það er tilvalin lausn fyrir mikils virði forrit sem krefjast bæði nákvæmni og sveigjanleika í framleiðslu.

Sendu fyrirspurn

Vörulýsing

GRM-snúningsmyllur eru hentugar fyrir nákvæmnisvalsingu ýmissa efna, þar á meðal kísilstál, ryðfrítt stál, álblöndur og títan málmblöndur. Afturkræf veltingur gerir kleift að skipuleggja sveigjanleika í samræmi við efniseiginleika og markþykkt.

Með fyrirferðarlítið skipulag og hátt hlutfall kostnaðar og frammistöðu, er myllan sérstaklega hentug fyrir litla til meðalstóra lotuframleiðslu, R&D forrit og vinnslu með mörgum forskriftum.

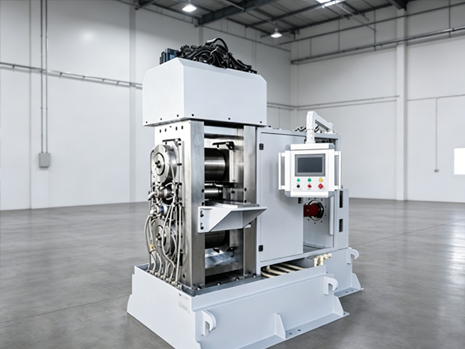

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Gildandi efni

Silfur og silfur álfelgur

Ál ræmur

Klæddar ræmur úr áli

Ryðfrítt stál ræmur

Kísil stálræmur

Títan ál og títan klæddar ræmur

Stillingar

Einn móttökupallur bæði við inn- og útgönguhlið

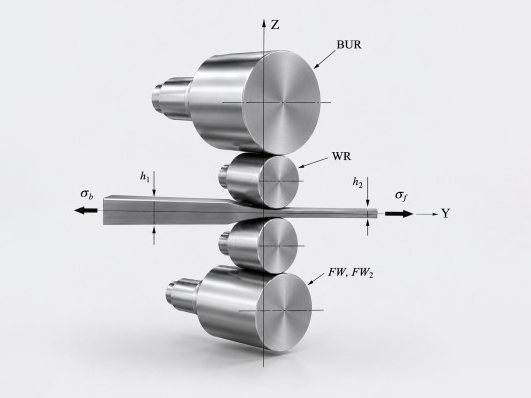

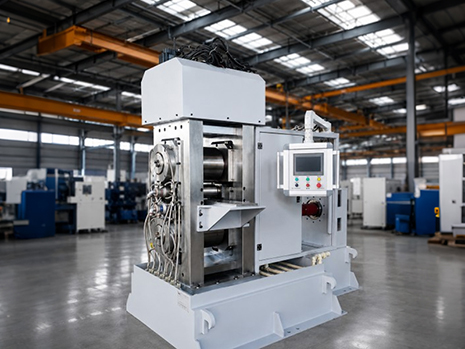

Aðaleining valsverksmiðju með 4 háum snúningi

Sjálfstætt eknar efri og neðri rúllur fyrir ósamstillta veltingu

PLC + HMI + Servo samþætt stjórnkerfi

Silver alloy and titanium strip rolling on narrow strip mill

Tæknigögn

Gerð stands	4-High Single Stand Reversing Mill
Inntaksþykkt	0,5 – 10 mm
Úttaksþykkt	0,2 – 0,8 mm
Strönd Breidd	100 – 140 mm
Þykktarþol	±0,015 mm
Legasmurning	Sjálfvirk olíusmurning með lokuðum hringrás
Þvermál vararúllu	Φ300 × 200 mm
Þvermál vinnurúllu	Φ120 × 200 mm
Hönnunarhraði	0 – 0,4 m/s
Rolling Force	≥ 80 T

Kostir

Afturkræf rúllandi hönnun

Sveigjanleg framgangsstýring fyrir mismunandi efni og þykktarsvið.

Stýring með mikilli nákvæmni

4 hámjóar ræmur snúningsvalsirnar eru búnar fullu servódrifi og PLC stjórnkerfi, sem nær þykktarnákvæmni allt að ±0,015 mm.

Fyrirferðarlítið Mill Stand hönnun

Skipulag á einum standi með litlu fótspori, tilvalið fyrir litla og meðalstóra framleiðslulotu með margar vörulýsingar.

Valmöguleikar

Rafsegulrúlluhitakerfi (150–250°C)

Gerir kleift að skipta á milli kaldvalsingar og heitvalsstillingar.

4-hár til 2-háar umbreytingarbyggingu

Frátekið fyrir framtíðarferlisstækkun og heitvalsunarforrit.

Algengar spurningar

Q1: Hver er hámarksbreidd ræmunnar?

GRM: Hámarks breidd ræma er 140 mm, hönnuð fyrir nákvæma þrönga ræma velting.

Spurning 2: Getur myllan unnið úr ryðfríu stáli og kísilstáli?

GRM: Já. 4 velturvalsvélarnar okkar með þröngum ræmum sem eru afturkræfar eru sérstaklega hentugar fyrir efni sem erfitt er að rúlla eins og ryðfríu stáli og kísilstáli.

Spurning 3: Getur myllan unnið með glæðingar- eða súrsunarlínum?

GRM: Já. GRM getur veitt samþættar lausnir þar á meðal glæðingarlínur, súrsunarkerfi og spólumeðferðarbúnað.

GRM sérhæfir sig í nákvæmum þröngum ræmurrúllulausnum, sem veitir búnað með mikilli nákvæmni, áreiðanleika og kostnaðarhagkvæmni. Auk þess að snúa millum með einum standi, bjóðum við einnig upp á fyrirferðarlítið fjölstands valsmyllur, samfelldar valslínur og sérsniðin málmvinnslukerfi.
Hafðu samband við okkur í dag til að fá sérsniðna rúllulausn fyrir efni og framleiðsluþörf þína.
